CAE解析 (3Dモデリングから構造・熱流体解析まで)
CAE受託サービスの概要
当社では、経験豊富な技術者が3Dモデリング、構造解析、およびCFD解析などお客様のご希望に合わせてスピーディーにサポート致します。CAE解析を行うことで実験では再現できない条件や、試作困難なものを検証できたり、構成的な課題を見つけ出し可視化できたりというメリットがあります。 3D図を作ってみたい、強度や流れの解析をして効果確認したいなどのご要望を抱えておられましたら弊社がご支援致します。短納期の案件や、遠隔地からのご要望にも柔軟に対応をしておりますので、難しいと思われる案件でも是非一度ご相談ください。
- 何千万とする高価な解析ソフトウェアを購入しなくとも、必要な時に必要な分だけ利用できる。
- 受託解析料1日5万円と価格が明瞭なので安心して依頼ができる。
構造解析
機械的荷重、熱応力、張力などの各種荷重に対する強度計算を行います。

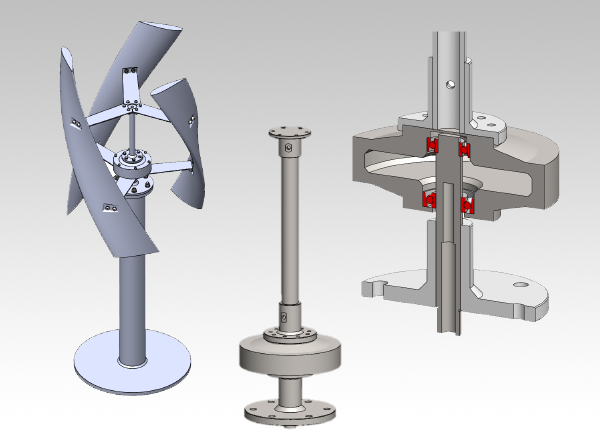

![解析モデル 作成](img/cae_009.png)
解析モデル作成
3D図面から、解析モデルを作成

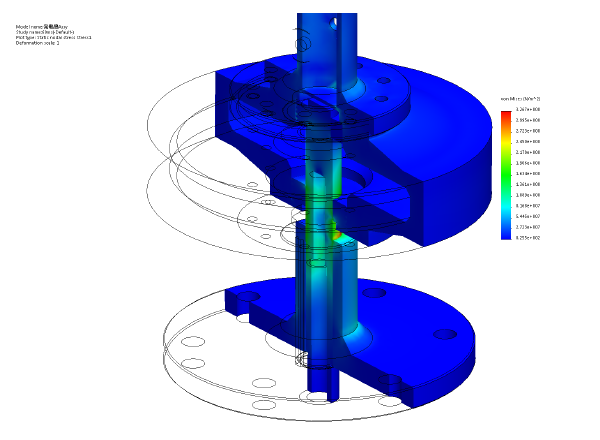

![強度解析](img/cae_010.png)
強度解析
強度、熱応力、振動、寿命解析を実施

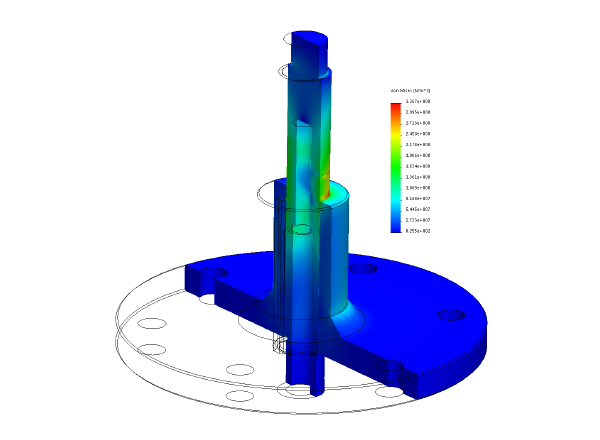

![強度解析](img/cae_002.png)
強度解析
寿命計算および振動解析も対応
- 経験豊かな技術者が、解析モデルの作成および強度解析を行います。
- 一般的な強度解析から、温度や圧力変化の影響、振動解析や寿命予測なども対応可能です。
- 新型コロナウイルス感染対策として、屋内外の飛沫経路解析も行っています。
CFD解析
流体の流れや熱の移動を数値流体解析(computational fluid dynamics:CFD)を用いて演算し、その結果を流線やベクトル図などで可視化します。弊社では経験豊かな技術者が、解析モデルの作成およびCFD解析を行います。また、一般的な熱流体解析から、複雑な連成解析まで対応が可能です。

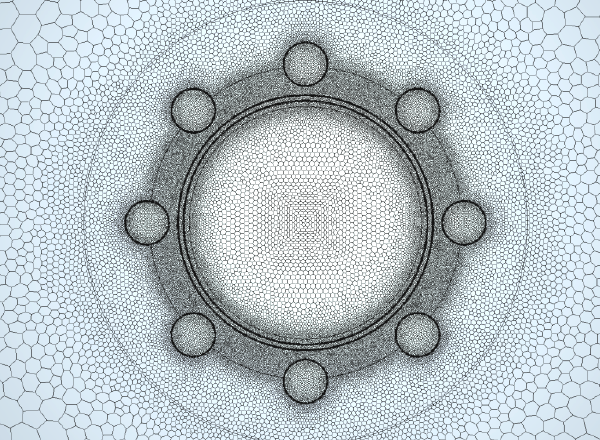

![メッシュの作成](img/cae_014.png)
メッシュの作成
解析モデルからメッシュを作成

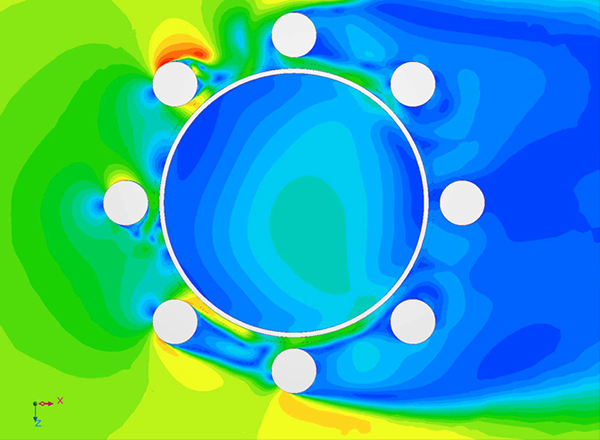

![流速&圧力分布を算出](img/cae_020.png)
CFD解析
流速&圧力分布を算出
“縦渦を駆動力とする垂直型風車の流体解析”, 日本機械学会 2019 年度年次大会 講演論文集〔2019.9.8-11,秋田〕

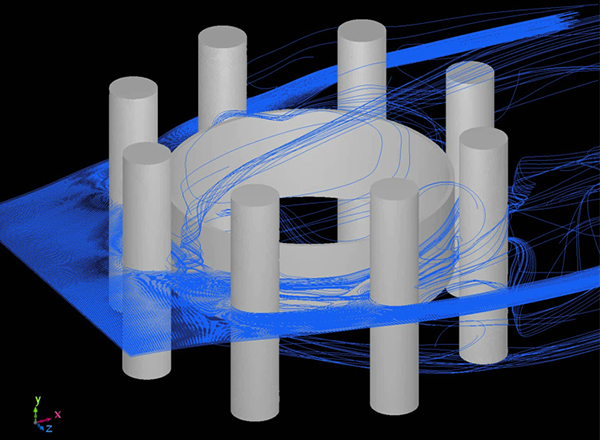

![流線の可視化](img/cae_021.png)
CFD解析
流線の可視化
“縦渦を駆動力とする垂直型風車の流体解析”, 日本機械学会 2019 年度年次大会 講演論文集〔2019.9.8-11,秋田〕

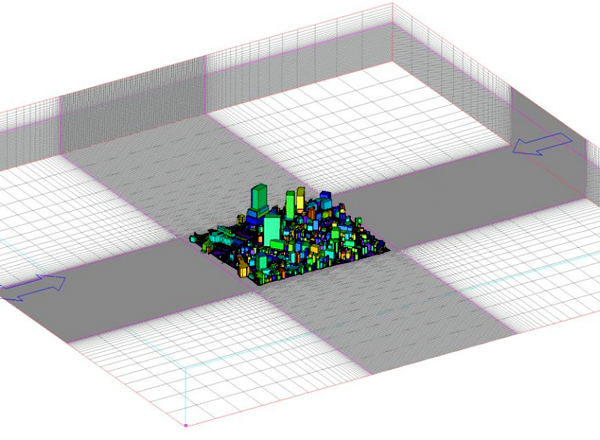

![メッシュの作成](img/cae_018.png)
メッシュの作成
都市をモデル化

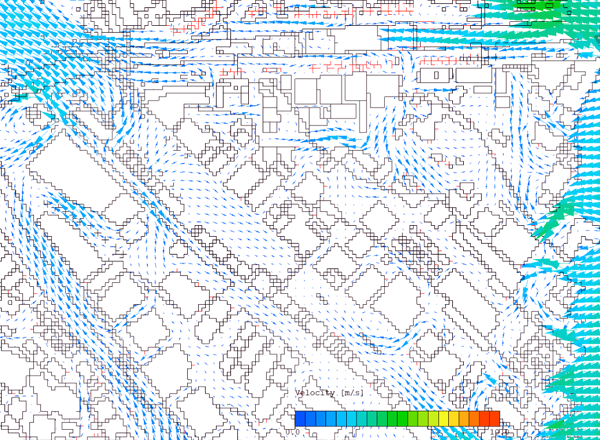

![流線の可視化](img/cae_019.png)
CFD解析
ビル間の流れの様子を確認

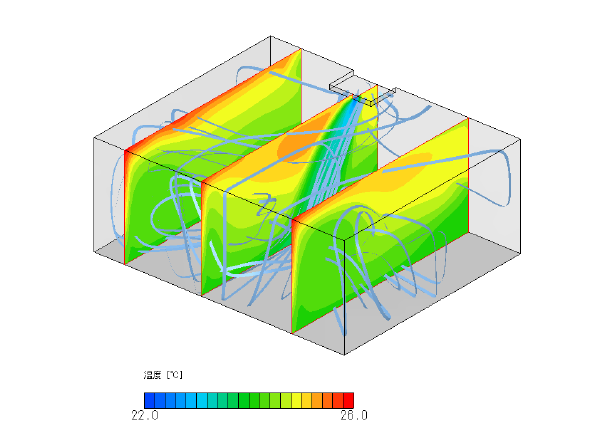

![室内温度分布](img/cae_017.png)
CFD解析
エアコンによる室内温度分布を確認

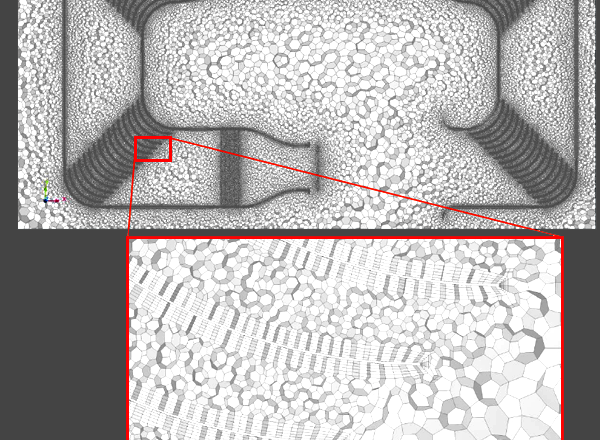

![メッシュの作成](img/cae_023.png)
メッシュの作成
解析モデルからメッシュを作成

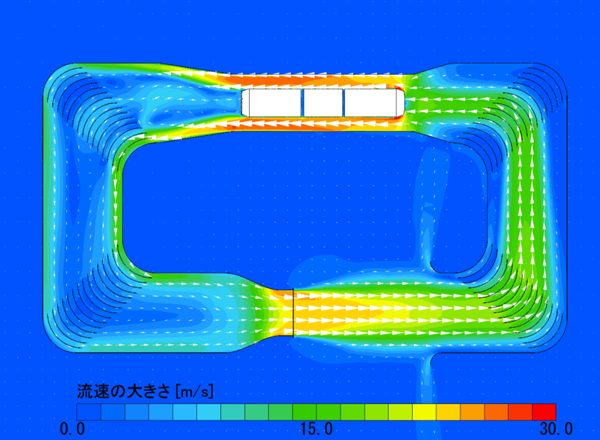

![メッシュの作成](img/cae_022.png)
CFD解析
ゲッチンゲン型風洞の流れ解析

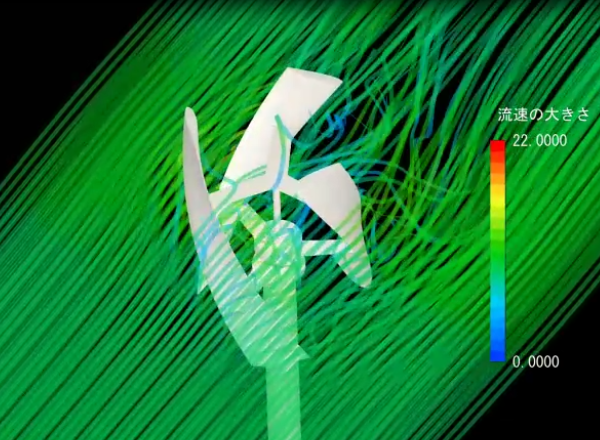

![流体解析](img/cae_011.png)
流体解析
回転トルク算出
(格子/非格子ともに対応)
・風車の発電効率、スクリューの推力など
・ビル街の風の流れ
・エアコンなどの空調効果
ムービー紹介
ゲッチンゲン型風洞の流れ解析
風洞実験に使用される回流型の風洞(ゲッチンゲン型風洞)の流れ解析結果のアニメーションです。
風車の解析例
風車の解析結果を流線で可視化したアニメーション
ビル間の気流の解析例
都市空間の風の流れを可視化したアニメーション

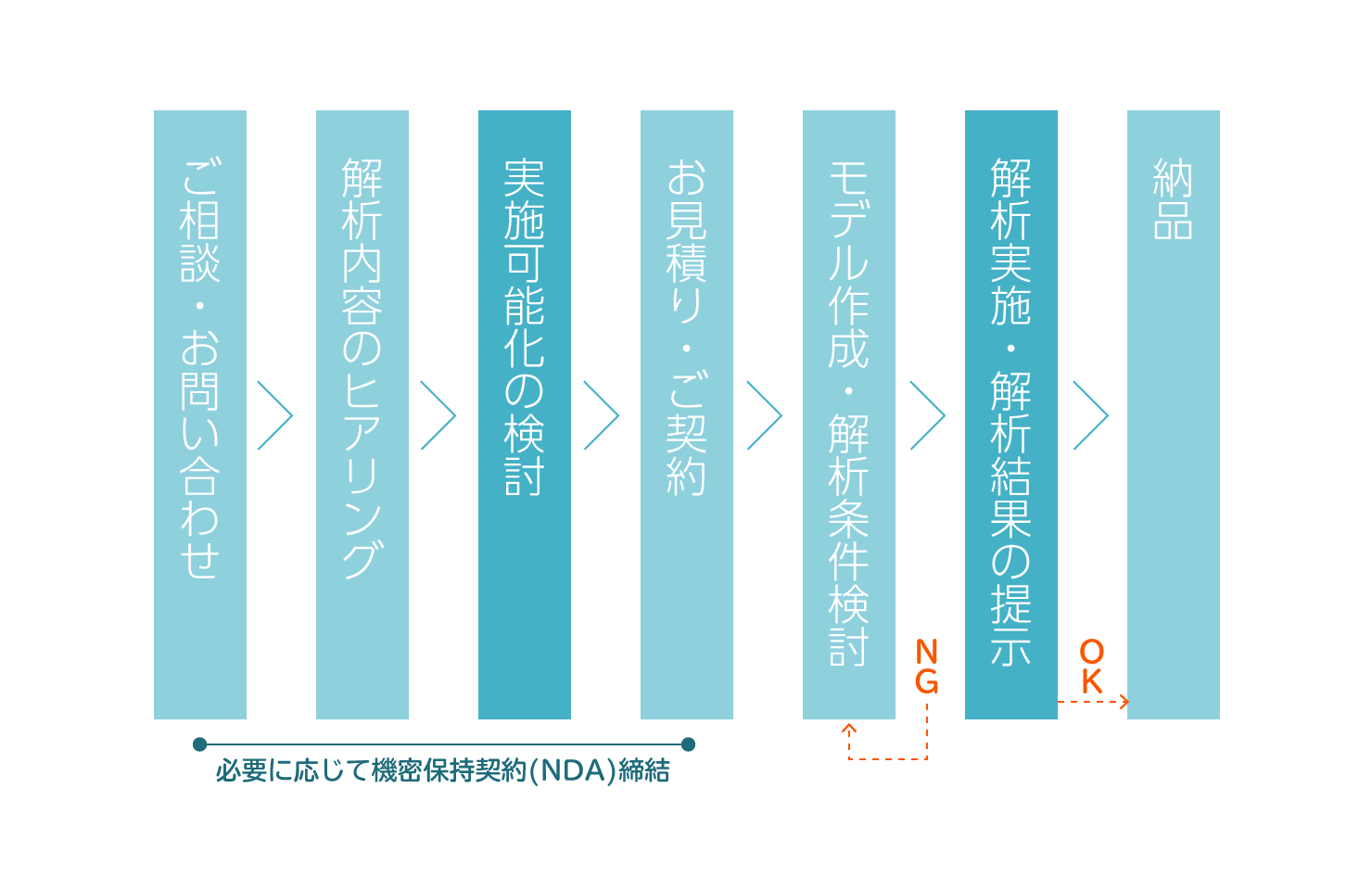

受託解析の流れ
![受託解析の流れ](img/flow_cae.gif)
ご相談・お問合わせ | 技術サービスご相談・お見積依頼フォームよりお問い合わせください。担当者よりご連絡いたします。 |
---|---|
解析内容のヒアリング | 解析目的、解析対象物の詳細、解析内容、納品形態、報告書の内容などについてヒアリングします。 必要に応じて、機密保持契約(NDA)を締結してからのお打ち合わせも可能です。 |
実施可能化の検討 | 解析内容のヒアリングをもとに、解析が可能かどうかの検討をします。 |
お見積り・ご契約 | お打ち合わせ内容と、検討結果をもとにお見積書を提示します。 内容をご確認いただきよろしければご契約となります。 |
モデル作成・解析条件検討 | 解析条件を検討、提示します。 CADデータ、ポンチ絵等がある場合にはご提示ください。 |
解析実施・解析結果の提示 | 仕様書に基づき、解析を実施します。 必要に応じて、中間報告等させていただきます。 |
納品 | お客様のご希望に合わせた納品形式でご提出します。 |
価格
受託解析料 | 5万円/1日 |
---|
使用ソフトウェア
3D CAD | SolidWorks |
---|---|
構造・伝熱解析 | ANSYS Mechanical, SOLIDWORKS Simulation |
熱流体解析 | scFLOW, STREAM, SCRYU/Tetra |
受託解析を実施する際に必要なデータ
解析モデル | 形状がわかるもの(ポンチ絵、図面、写真など) |
---|---|
解析条件 | 温度、風速、換気口の場所など |
